產品說明

1. 額定溫度：70℃
2. 額定電壓：300/500V
3. 參考標準：GB5023.5-1997(補充件）
4. 導體使用絞合0.75~ 2.5mm 鍍錫或裸銅
5. PVC絕緣，符合ROHS、REACH環保標準
6. PVC護套，符合ROHS、REACH環保標準
7. 通過GB12666.2阻燃測試
8. 使用標準絕緣厚度、易裁線，易剝皮
9. 用于一般電子、電器電源連接線

 PRODUCT DESCRlPTION
1. Rate temperature: 70℃
2. Rate voItage: 300/500V
3. Standard: GB5023.5-1997
4. Stranded,tinned or bare copper conductor 0.75~ 2.5mm
5. PVC insulation,passed ROHS、REACH environmental standard
6. PVC jacket,passes ROHS、REACH environmental standard
7. Passes GB12666.2 flame test
8. Uniform insulation thickness to ensure easy stripping and cutting
9. For general purpose use for power supply cord.

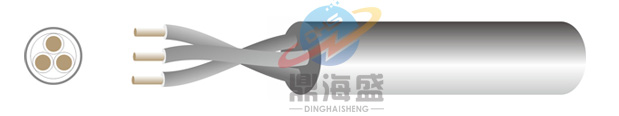

　CABLE CONSTRUCTION/產品結構

CONDUCTOR/導體 INSULATION/絕緣 JACKET/護套 MAX.COND.RESISTANCE
******導體電阻
（Ω/km,20℃,DC)		 DIELECTRIC STRENGTH
耐壓強度
（VAC,5min)
CROSS SECTION
面積
（mm)		 CONSTRUCTION
構造
（No./mm)		 DIA.
外徑
(mm)		 芯數(NO.) INSULATION
THICKNESS
絕緣厚度
（mm）		 O.D.外徑
（mm）		 JACKET THICKNESS/護套厚度 O.D.
外徑
0.75 24/0.2 1.13 6 0.4 2.0 0.8 7.80 26.70 2000
7 0.4 2.0 0.8 7.80
8 0.4 2.0 1.0 8.4
10 0.4 2.0 1.0 10.4
12 0.4 2.0 1.2 11.0
15 0.4 2.0 1.2 12.6
1.0 32/0.2 1.31 6 0.6 2.52 1.0 9.70 20.0 2000
7 0.6 2.52 1.1 9.9
8 0.6 2.52 1.2 11.0
10 0.6 2.52 1.2 13.20
12 0.6 2.52 1.2 14.0
15 0.6 2.52 1.2 14.5
1.5 30/0.25 1.58 6 0.7 3.0 1.1 11.4 13.7 2000
7 0.7 3.0 1.1 11.4
8 0.7 3.0 1.2 12.0
10 0.7 3.0 1.2 15.0
2.5 49/0.25 2.02 6 0.8 3.63 1.2 13.4 8.21 2000
